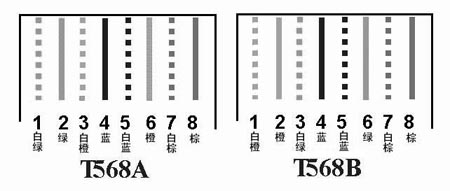

RJ-45连接器的线排列有两种方法，分别是568B和568A，我们常用 568B方式，排列见下图：
实际上在10M 100M网络中，仅仅使用12 36 这四根线，1000M网络要用所有的。
两边使用同样标准的线称为直通线（可以用于七代系统），用于PC到HUB普通口，HUB普通口到HUB级连口之间的连接。
两边使用不同样标准的线称为级联线（不可以用于七代系统），用于PC到PC，HUB普通口到HUB普通口之间的连接。
不按照标准排列的线在100M工作时会出现不可预测的丢包现象。
产生以上丢包的原因是线对之间相互干扰太大，如果你不记得标准，至少应该让12 36 各用一对扭在一起的线，因为他们各自彼此是差分驱动的一对。

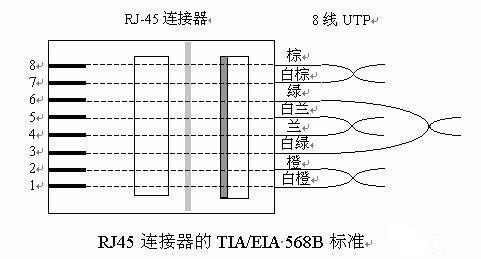

遵循EIA／TIA 568B的标准来制作接头。根据图示，线对是按一定的颜色顺序排列的（1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕）。
需要特别注意的是，绿色条线必须跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
对好线后，把线整齐，将裸露出的双绞线用专用钳剪下，只剩约15mm的长度，并铰齐线头，将双绞线的每一根线依序放入RJ45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推。
确定双绞线的每根线已经放置正确之后，就可以用RJ45压线钳压接RJ45接头。因为网卡与集线器之间是直接对接，所以另一端RJ45接头的引脚接法完全一样。完成后的连接线两端的RJ45接头要完全一致。
最后用测试仪测试一下。这样RJ-45头就制作完成了。
在进行间HUB级连(或PCl连PC时)，应把级连口控制开关放在MDI（Uplink）上，同
时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用
MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作：
A端：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕；
B端：1绿白，2绿，3橙白，4蓝，5蓝白，6橙，7棕白，8棕
