一、产品参数
◆产品名称：GYTA53
◆光纤：单模（SM）/多模（MM）
◆光纤芯数：1芯-144芯
◆护套材料：PE
◆一轴长度：1000米或者2000米（推荐）
◆使用温度：--40℃-60℃
◆抗冲击：600（N/100MM）
◆适用范围：室外抗拉防水环境

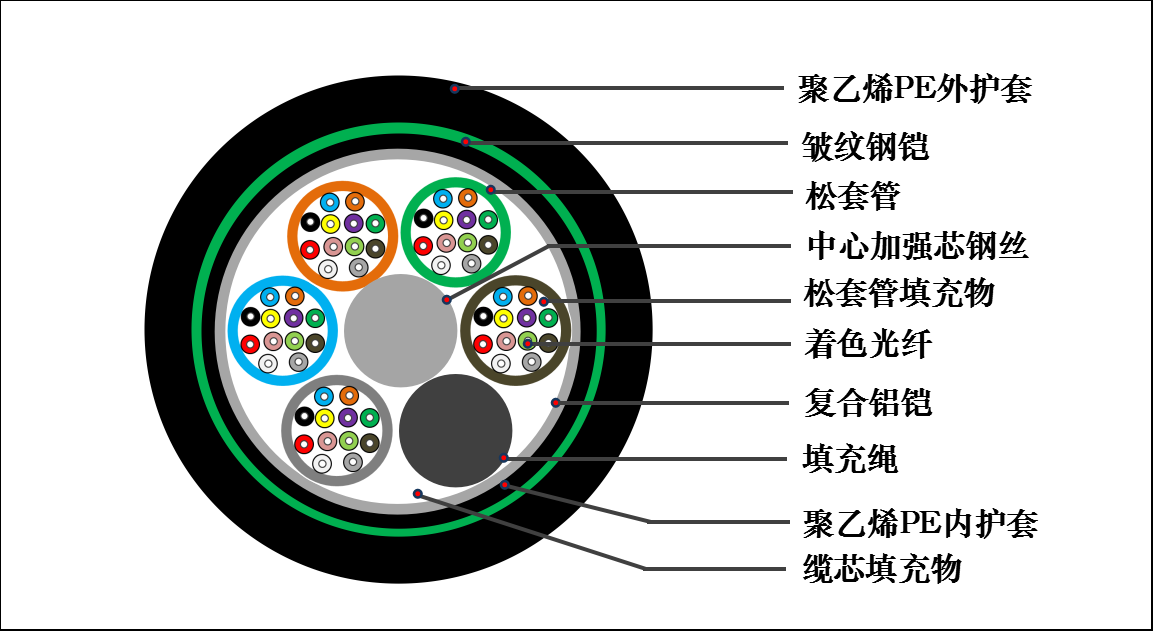

二、结构特性

光纤	2-32芯	32-36芯	36-60芯	60-72	72-96	96-120	120-144
缆径	10.05	10.7	11.0	11.8	13.3	15.8	15.8
缆重	76-96	105	106-130	133-134	140-170	170-196	197-265
护套	聚乙烯护套（PE）
	松套管
加强件	中心金属加强芯
加强铠	涂塑钢带+涂塑铝带
填充物	缆芯填充物
	套管填充物

三、光学特性


参数	波长	G.652	G.655	50/125 μm	62.5/125 μm
衰减（+20℃）	@ 850 nm			≤ 3.0 dB/km	≤ 3.0 dB/km
	@1300 nm			≤ 1.0 dB/km	≤ 1.0 dB/km
	@1310 nm	≤ 0.36 dB/km	≤ 0.40 dB/km
	@1550 nm	≤ 0.22 dB/km	≤ 0.23 dB/km
带宽（A级）	@ 850 nm			≥ 500 MHz·km	≥ 200 MHz·km
	@1300 nm			≥ 1000 MHz·km	≥ 600 MHz·km
数值孔径				0.200 ± 0.015 NA	0.275 ± 0.015 NA
光缆截止波长		≤ 1260 nm	≤ 1450 nm

四、使用特性
      该光缆的结构是将单模或多模光纤套入由高模量的聚脂材料做成的松套管中，套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯(PE)。松套管围绕中心加强芯绞合成紧凑的圆形缆芯，缆芯内的缝隙充以阻水填充物。涂塑钢带纵包后挤制聚乙烯护套成缆。单根光缆最大纤芯数达到144芯。
五、技术标准
◆YD/T 901-2009
◆GB/T 9771-2008
